Canon 1Ds Mark II NP-E3 鎳錳電池改裝 Panasonic NCR18650A 鋰電池

Canon 1Ds Mark II NP-E3 電池改裝 Panasonic NCR18650A 鋰電池


這是2012年10月份的故事XD

Canon 經典機皇 1Ds Mark II (大兔)
從eBay買來的二手Canon 1Ds Mark II (大兔)

八月中入手Canon經典全幅機1Ds Mark II (簡稱1Ds2或大兔), 由於是二手品, 這個NP-E3電池已經很無續航力, 由10顆3號鎳錳電池組成, 重量不輕. 儘管可改鎳氫低自放的電池, 相信許多NP-E3的使用者都這麼做, 但我覺得, 與其花這個錢換來10顆電池串聯的不穩定性, 不如自己用3顆18650鋰電池來改裝.



NP-E3 10顆 3號鎳錳電池 串聯
NP-E3真得很重, 拆開後可見10顆電壓串聯的3號鎳錳電池

1顆全新的3號鎳氫電池, 充飽電可以到1.4x伏特, 也就是充飽NP-E3最佳狀態是14.x伏特. 1顆全新的18650鋰電池, 充飽電有4.2x伏特, 因為NP-E3盒子的限制, 只能擺3顆, 所以總電壓只有12.6x伏特, 明顯是不足的工作電壓狀態. 最簡單的方式就是用升壓模組, 將電壓提升至14.x伏特, 讓1Ds2處於恆定電壓的工作狀態.

NP-E3擺入3顆18650鋰電池的大小示意
NP-E3盒子的限制, 只能放3顆18650鋰電池, 照片上是Panasonic NCR18650A 3100mAh (加保護板)

由於升壓模組連接電池就會進行升壓的動作, 所以一定會消耗電量. 我在升壓模組與電池中間,
加了一個滑動開關, 當不使用機器時, 就直接切斷電源, 避免無謂的浪費. 使用鋰電池一定要加保護, 經過考量, 我選擇每顆電池獨立的保護板, 這樣可以方便施做.

面積小可放入NP-E3盒內的穩壓模組
我用的是穩壓模組(自動升降壓模組), 台灣的拍賣就有的買, 雖然這是中國的產品

用筆刀在NP-E3挖出滑動開關的範圍
NP-E3挖個洞, 鎖上一個滑動開關, 作為電源是否供電給相機, + 的位置表示供電, - 的位置是充電.

至於充電, 由於3顆18650鋰電池串聯, 手邊剛好有12.6V的鋰電池充電器, 加個合適的接頭就能充電. 我沒有要求電池充電還要帶平衡, 畢竟Panasonic NCR18650A是大廠的電池, 品質應該都很一致, 而且才3顆串聯,直接串充最簡單方便了.

三用電表量測 穩壓模組輸出電壓
NP-E3改裝完成, 穩壓模組調整到14.24V的位置

充電接口的實作, 我比較懶, 直接把Canon NP-E3的充電器, NC-E2其中一條的接頭剪下來, 再跟鋰電池充電器的接頭作介接, 簡單方便不囉嗦.

Canon NC-E2打開看仔細
Canon NC-E2拆開的樣子, 我沒從裡頭切線, 而是從外面剪, 不想太長.

剪下的NC-E2充電器接線
中間那顆就是原先NP-E3上頭, 用來接NC-E2充電器的接口, 3個接腳, 這裡用2個就行了.

鋰電池充電器是12.6V 1A
NP-E3改裝完成品, 與鋰電池充電器連接

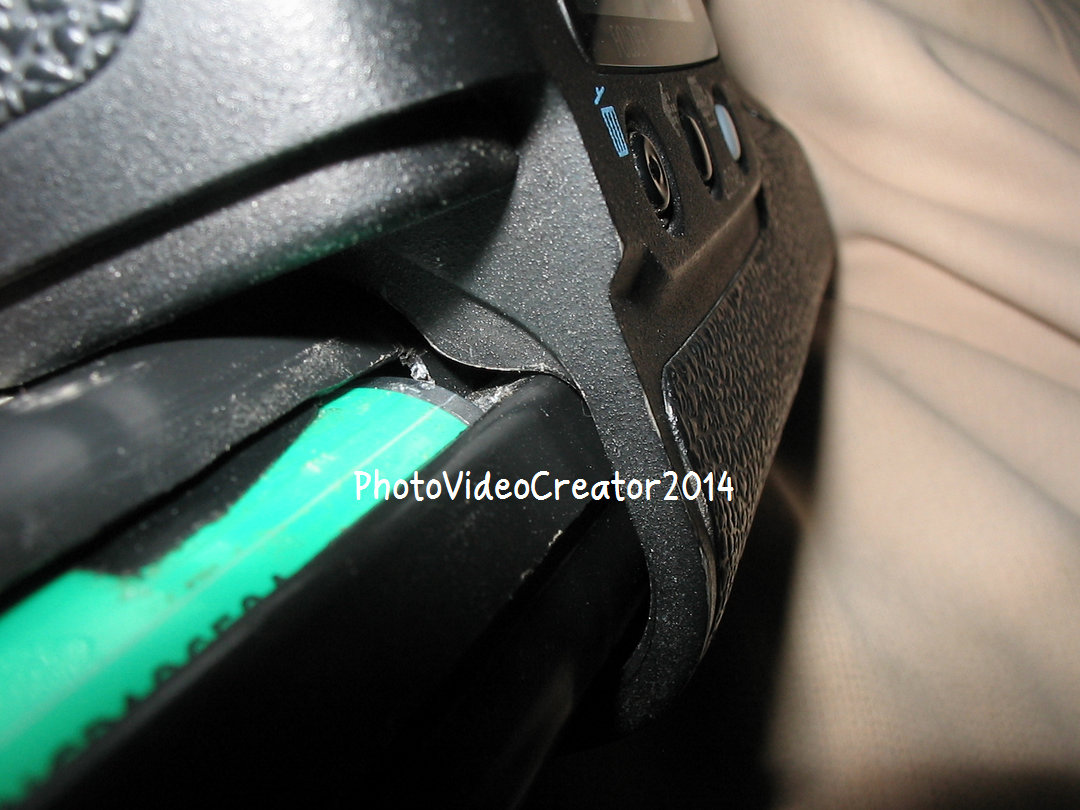

Canon 1Ds Mark II機身要用剉刀磨掉一些
18650鋰電池會去頂到1Ds Mark II的機身, 要用剉刀將機身這部份磨掉, 才能順利把NP-E3放入機身.

改裝NP-E3之後, 除了電池續航力大增, 拍照張數突飛猛進, 重量也輕了不少. 2年多來也拍了許多照片, 至今依然頭好壯壯. 若是問我改裝後充滿一次電能拍多少張, 我沒有這個數據, 每當假期結束就充電, 記住, 鋰電池是可以隨時充電, 而且也應該這麼做.
